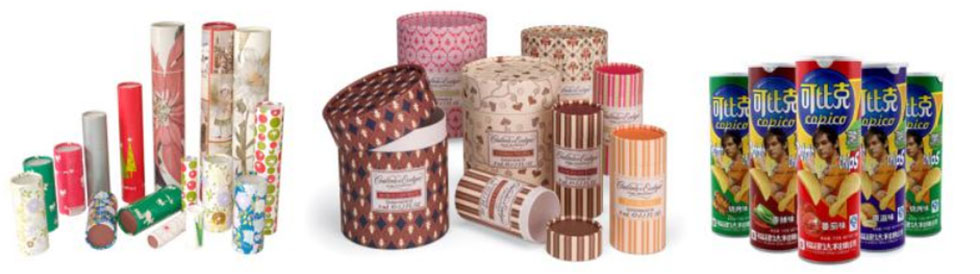

Химическая волоконная бумажная трубка, все виды композитной бумаги, все виды малых промышленных бумажных ядра. Машина с изготовлением трубки с тяжелой бумагой может производить спиральную бумажную трубку с помощью склеивания, обмотки, обрезания.

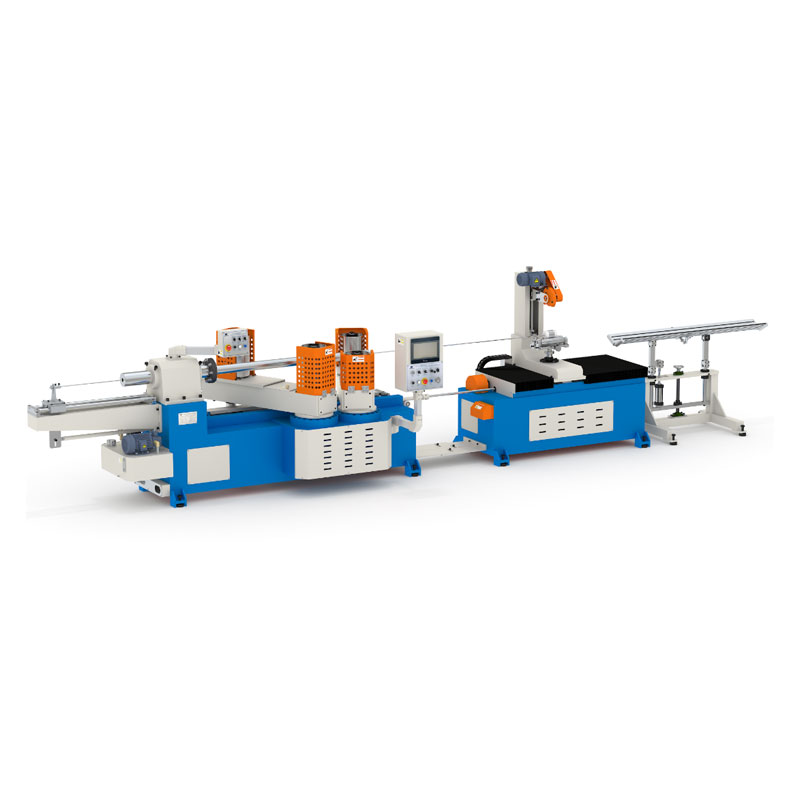

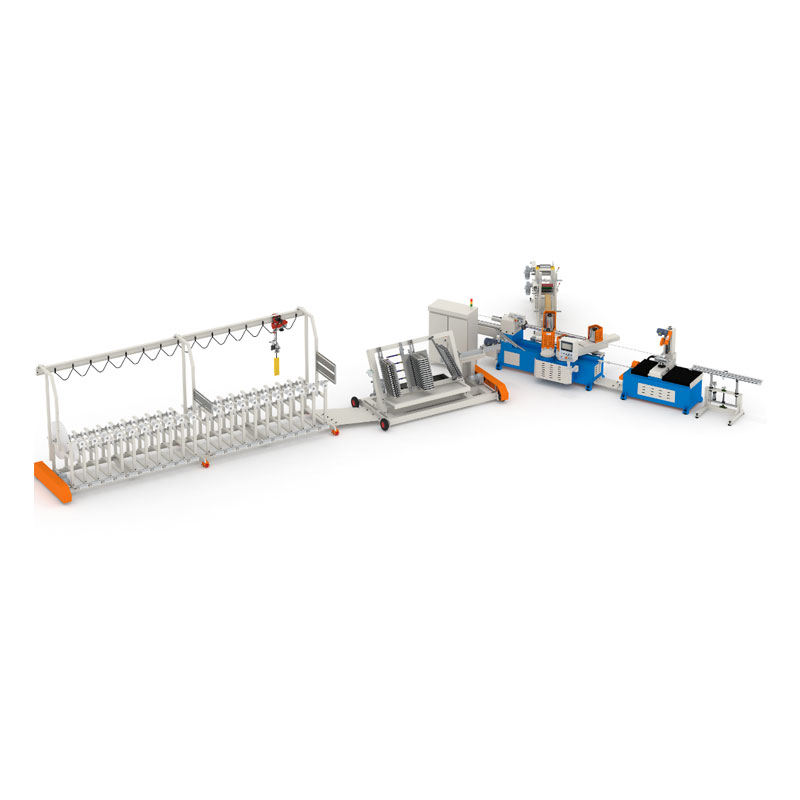

«E» серия тяжелой бумажной трубки, создавая идею простую 、 Compact 、 стабильная.
Стандарт для изготовления бумажной трубки 3 ”(ID76,2 мм), максимальная толщина стенки при 10 мм, самая большая идентификация труб может до 200 мм.
| Параметр | Система управления | ||
| Количество слоя | 3-16 слоев | ПЛК -контроллер | Дельта |
| Максимальный диаметр | 200 мм | Человек -машинный интерфейс | Цвет сенсорного экрана weinview 6070t |
| Мин-диаметр | 20 мм | Программное издание | JS-PTM4.2 |
| Максимальная толщина | 10 мм | Инвертор | Яскава 7,5 кВт |
| Мин | 0,5 мм | Привод (контактор ..) | Аккуратный |
| MANDREL Исправление пути | Фланец и затягивание | Сигнальный компонент | Яскава |
| Перемотка носа | Два носа один пояс | Пневматический компонент | Airtac |
| Руть | Пневматический одно круглый резак | Угол регулирующий двигатель | Jiacheng |
| Приклеивая путь | двойные стороны | Контроль синхронизма | X Ось сервоприводы /z -ось пошаговый винт |
| Исправление длины | Энкодер | Система разрезания синхронизма. | Серво -синхронная резка трека |
| Оператор | 1-2 Pperson | Удаленный контроллер | Необязательный |
| Скорость производства | 3-20 м/мин | Держатель трубки | Иметь |
| Управление скоростью | Инвертор | Угол управления ремнем | Электрический |
| Входная мощность | Обычай | Регулировка ремня | Гидравлический |
| Размер (мм) | Угол мэйнфрейма | Иметь | |
| Мэйнфрейм: l*w*h | 5900 мм*1700 мм*2000 мм | Автоматическая остановка, когда не хватает бумаги | Иметь |
| Площадь: L*W. | 16000 мм*9000 мм | Автофлейное кормление | Винт насос 3,0 кВт |
| Диаметр колесного хаба | 215 мм | Автоматическое смазывание | Иметь |
| Высота колеса | 400 мм | Регулировка напряжения | Механический |
| Мин протекает | 750 мм | Тип бумажного катушки | Интеграл |
| Макс протектора | 950 мм | Пояс | Холст |
| Общий вес | 5045 кг | Система передачи | |
| Закрытый компонент | Основная мощность двигателя | 7,5 кВт | |
| ОТДЫХ/ОБЕСПЕЧЕНИЕ ПАМЕЧАНИЕ | Иметь | Вращающаяся скорость извилистого носа | 47R/мин |
| Инструмент установки | Иметь | Выходной крутящий момент обморочного носа | 1360n.m |
| Манрель | 1 шт | Способ передачи | Снаряжение и цепь |
| Пояс | 2 шт | Модель цепочки передачи | 12a*2 |
| Воротный нос | 4 колеса | ||
| Режущий двигатель | Ступени мотор/двигатель Wanxin Gear | ||
| Несущий | HRB | ||
1. Основная конструкция изготовлена из утолщенной стали, которая обрабатывается вторичной резкой и сваркой, что делает машину более стабильной и прочной.
2. Основная передача. Принять скорость передачи, низкий шум, низкий нагрев, высокий революция, высокий крутящий момент.
3. Основной мотор принимает векторный регламент с высоким крутящим моментом.
4. Оснащен гидравлическим устройством для отрегулирования натяжения ремня, оснащенного датчиком натяжения ремня и датчиком угла ремня, оба из которых можно отрегулировать автоматически.
5. оснащен синхронной системой резания, режущий стол вносит высокий шариковой винт с высокой точностью и высокопроизводительный диск двигателя сервера.
6. Оснащен контролем фиксации импульсной длины, сотрудничайте с функцией компенсации с передней обратной связью, может убедиться, что та же длина с различной скоростью производства.
7. Принять двойную систему управления ПЛК, управление выходным вводом и функциональная работа по отдельности, чтобы увеличить скорость реакции резки, длина резки гораздо точнее.
8. оснащен новой панелью управления и разноцветным основным штрихом, касающейся интерфейса.
9. с помощью многофункционального устройства подачи нижней бумаги, остановится после разрыва бумаги.
10. оснащен встроенным держателем рулона бумаги, клейкой подставкой и компонентами подачи бумаги, все из которых управляются электрически.

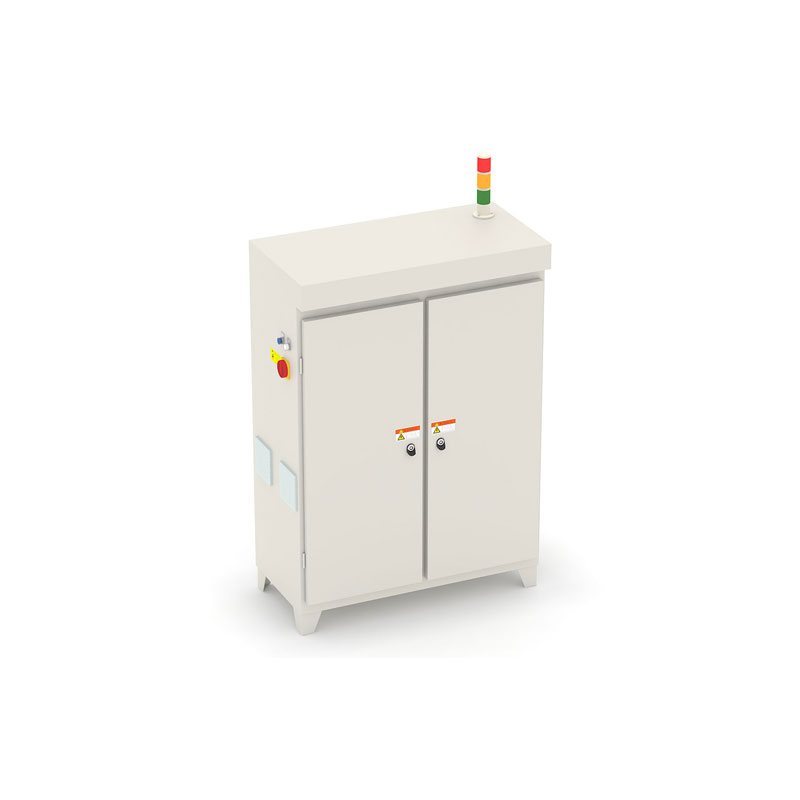

11. Конструкция модульной электрической планировки используется 、 Поддержание и ремонт более удобного и научного.
12. Сетевой модуль может быть необязательным, используемый для работы с сетью со многими оборудованием и сборочной линией, также может использоваться для удаленного мониторинга и поддержания, соглашения Modbus TCP.

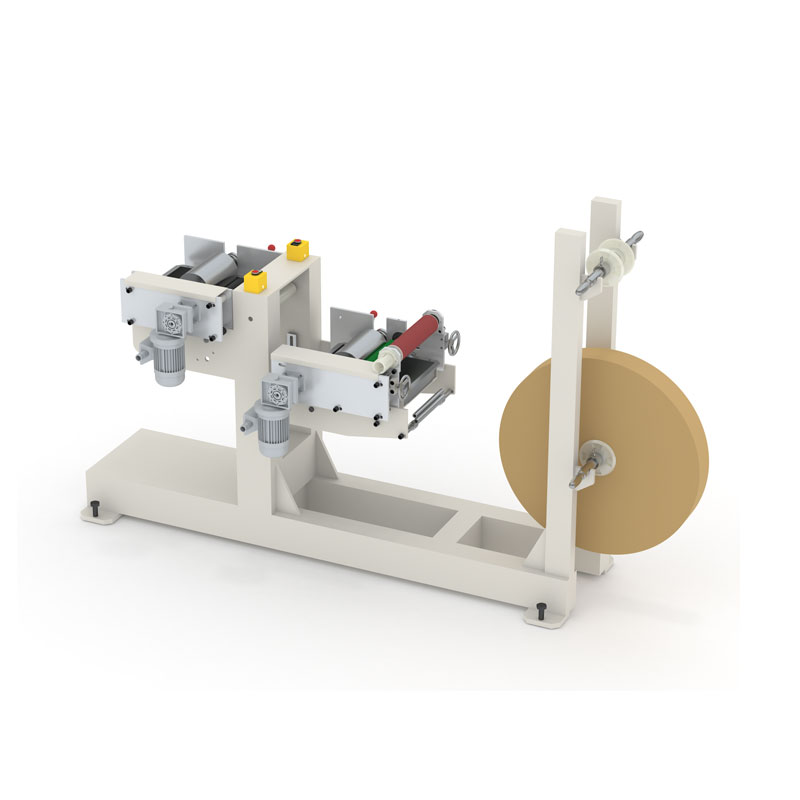

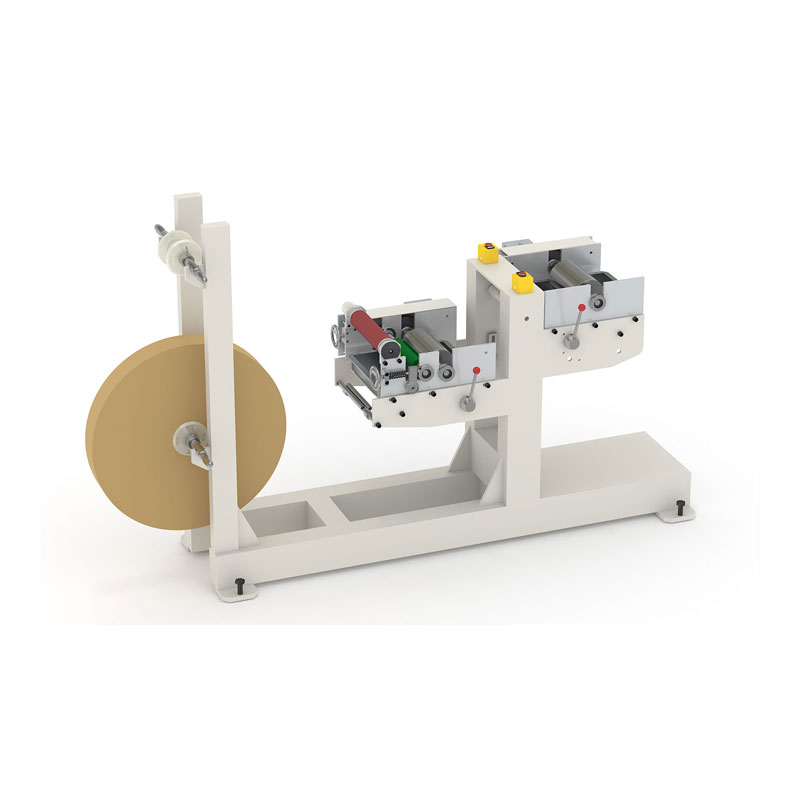

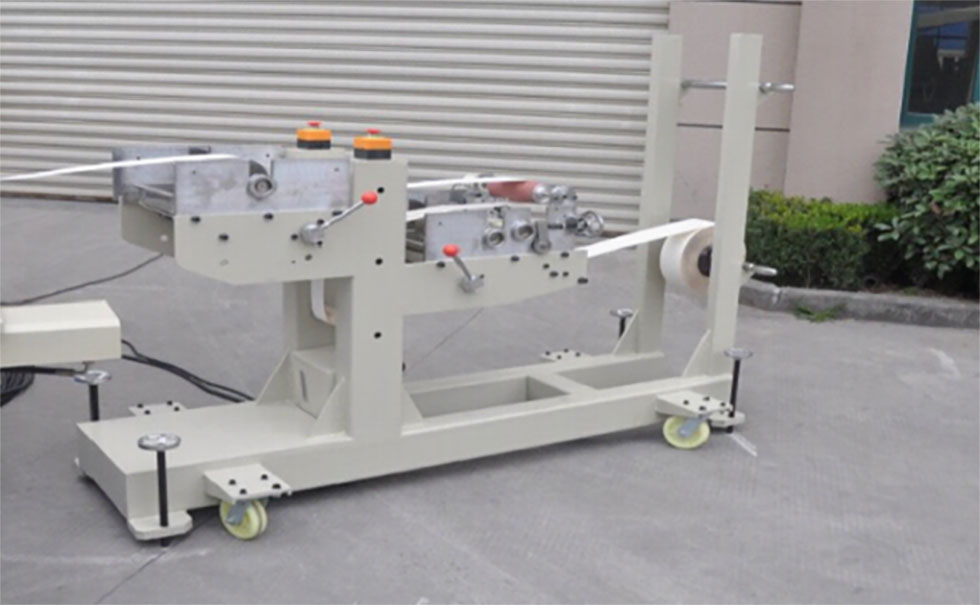

Оснащен многофункциональным устройством для загрузки нижней бумаги:
Особенности: устройство объединяет механизм загрузки бумаги, односторонний механизм склеивания роллера, механизм применения смазочного масла в роликовом типе, а также механизм длины бумажной ленты и скорость.
Стандартная конфигурация 16-слойственная клейкая стойка водопада: (другие клейкие устройства необязательны)
Особенности: общая клейкая стойка имеет низкую высоту и прост в работе, используя 3 -килограммовый клеевой насос для циркулирующего клея и полиуретановый шланг для соскоба.

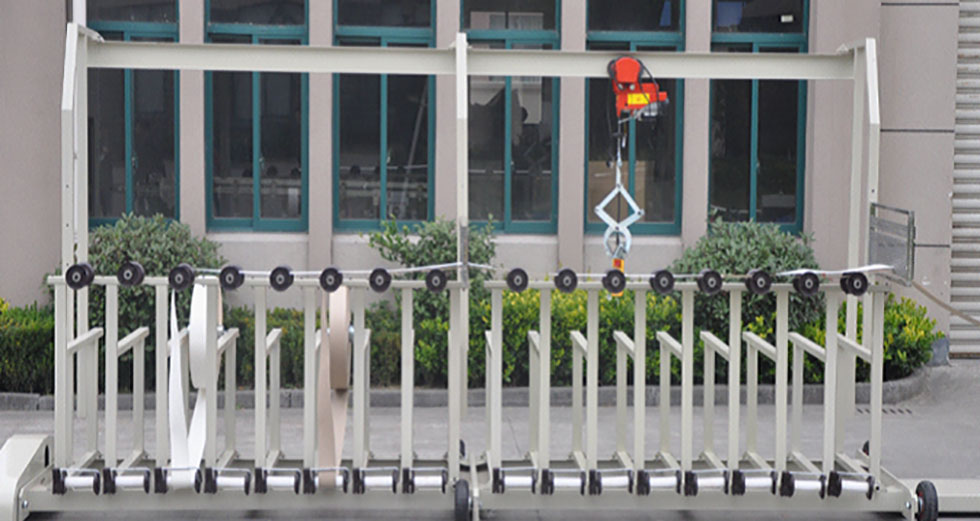

Стандартная конфигурация 16-х слоя 90-градусной интегральной бумажной лотки:
Особенности: поднос бумажный поднос загружен электрическим краном, а бумажный поднос легко эксплуатироваться.
С помощью устройства регулировки угла лотка с питанием.
Максимальный диаметр лотка бумаги составляет 1500 мм (настраивается выше 1500 мм).
